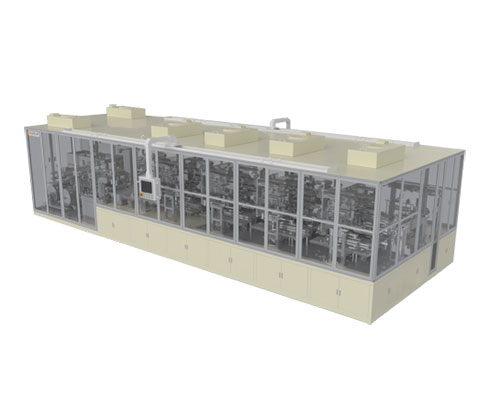

Z型切疊一體機

正/負極卷上料，通過極片放卷、糾偏、圓角裁切、極片裁切、CCD尺寸檢測、缺陷檢測后、OK片通過真空皮輸送流往疊片段，經過取片疊片機械手、糾偏平臺、疊片臺、隔膜放卷間隔交替Z字型堆疊成電芯、經過下線、尾卷、貼膠、熱壓、短路測試等、NG電芯排廢、OK電芯流入后道。

產品特點：

功能齊全—集極片放卷、沖切、裁切、檢測、疊片、貼膠、下料等功能于一體

隔膜張力可調—穩定疊片時5%以內峰值在15%以內

無多片—極片裁斷后通過真空皮帶單片間隔輸送取片無多片

速度快—0.45-0.6s/pcs/工位

精度高—極片糾偏使用CCD定位定位精度0.05mm

對齊度高—整體糾偏疊片單元采用直線電機和伺服整體對齊度±0.4mm

安全性高—設備具有高效過濾器和除塵系統同時有毛刷、負壓吸塵頂部有FFU吹風設備自清潔程度高

可選配置：

1、單、雙、三和四工位可選

2、制片可純圓角或V角

3、可選擇CCD進行電芯對齊度檢測

4、隔膜切斷方式可選熱切或鋸齒切

5、可選擇下料尾卷功能，尾卷圈數可自由設定

6、可選擇絕緣電阻、厚度、重量測定、熱壓功能

7、可選擇自動接帶功能，提高設備稼動率，提高設備自動化程度

8、可與AGV無縫對接，實現高度自動化
